产品简介
该产品主要以水性环氧乳液为主体成膜物质，添加着色颜料、功能性填料及助剂制备而成，产品中控制了溶剂的添加，具有低VOC、高盐雾的特性。
该产品的低VOC水平，能充分符合环保及安全的要求，应用于喷涂流水线现场，施工简便，并具有优异的附着力、耐化学介质，产品适用于汽车整车及部件、工程机械、工业零部件、公交大巴等多种表面的涂装。
施工方式 | |
喷涂 | 静电喷涂或空气喷涂 |
干膜厚度 | μm ≥45um |
理论涂布率 | m2/kg 3-5（膜厚在50μm，以50%的利用率计算） |
干燥时间 | 表干≤30分钟（23℃±2），实干≤24小时（23℃±2）或强制干燥 |
施工参数 |
水性漆/固化剂 （重量） | 5-8：1 |
干膜厚度（一道） | 25μm-30μm |
稀释比（去离子水） | 5%-10% |
稀释剂/清洗剂 | 去离子水 |
施工粘度 | 40-60s |
活化期 | 4h/（23℃±2℃） |

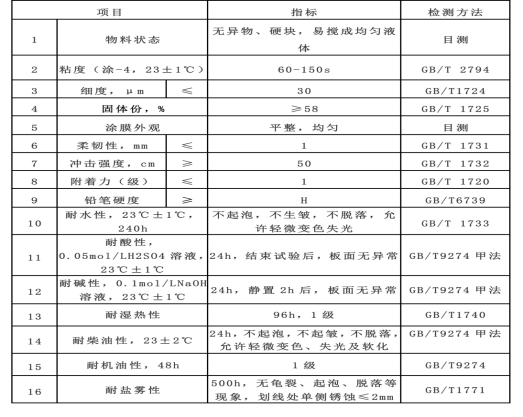

技术参数
施工工艺
1环境温度应保持在15-35℃；环境相对湿度≤75%，湿度控制在50%~75%。(湿度过高，影响漆膜的干燥性，干燥变慢，如湿度过低，漆膜可能会造成漆膜开裂等状况);
2底材预烘，工件温度在30℃-40℃。（温度过高，漆膜表干较快，油漆流平性变差；温度过低，漆膜容易产生流挂流淌等现象）工件预热温度及时间视工件薄厚而定
3空气喷枪宜采用1.5-2.0mm口径的喷嘴，喷涂压力为4-5bar左右。
4施工粘度：40-60s，加水量为5%-10% （15-35℃时，温度低时取上限，温度高时取下限）
5施工膜厚：湿喷湿两道，膜厚≥45μm。
6流平：喷涂完毕的油漆在烘烤前的流平时间需要保证5-10min,流平区域风速要求达到0.2m/s-0.3m/s左右（若风速过小，表干时间延长，易产生流挂现象；风速过大，可能出现漆膜表干时间过快，产生漆膜弊病）
7烘干/冷却：干燥烘烤建议温度80℃-110℃/30-50min（具体温度设定根据工件薄厚而定）烘干冷却至室温后可进行下步操作。
